Página 28 de 44 • DAU 09/051 • Edición C
Las juntas verticales entre dos placas contiguas no
serán
coincidentes
sino
que
estarán
desfasadas
aproximadamente la mitad de la longitud de la placa.
El tratamiento de juntas se realiza con el mortero y la
cinta de malla de juntas de exterior.
En una primera mano, el mortero de juntas se debe
aplicar a lo largo de las juntas teniendo especial
cuidado en que el mortero penetre bien en la junta.
Posteriormente se coloca la cinta de malla a lo largo
de la junta y se repasa la junta con la espátula. Si fuera
necesario se pude realizar otra mano de mortero sobre
la junta.
En los encuentros con la estructura del edificio y en las
aberturas se debe realizar un refuerzo del mortero y la
cinta de malla. En el caso de las esquinas de las
aberturas, este refuerzo debe realizarse con al menos
500 mm de cinta de malla colocada a 45º.
1.
Estructura soporte
2.
Montante de la subestructura de la hoja interior
3.
Refuerzo de esquina con cinta de malla de 33 cm

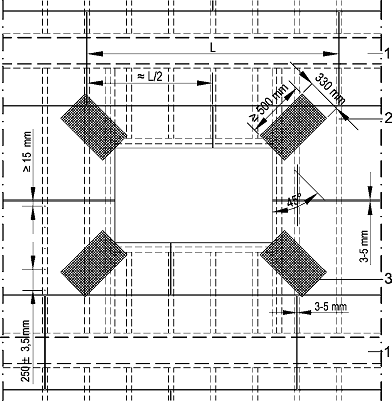

Figura 6.13: Montaje de las placas de la cara exterior.
7.
Referencias de utilización
El
sistema
Aquapanel
®
Outdoor
W384
se
lleva
ejecutando desde el año 2000.
Como referencias de utilización se ha aportado la
siguiente relación de obras:
Hotel Llum Blava. Avenida Ribera Baixa 2. Favara.
Valencia.
Viviendas Ática. C/Isabel de Villena 21. Valencia.
Edificio viviendas de 3 plantas.
Travessera del
Camí de Mas Martí. Tordera. Barcelona.
Complejo
Parroquial
Nuestra
Señora
de
la
Almudena. C/Escoriaza y Fabro. Zaragoza.
Hotel
AC
Forum
2004.
Paseo
Taulat
278.
Barcelona.
Guardería Municipal. Barrio de la Bordeta. Lleida.
Hotel AC Sants. Passeig de Sant Antoni 36-40.
Barcelona.
Comisaría de Mossos d’Esquadra. Valls.
Hotel Hilton.
Avenida de las Cortes Valencianas
52. Valencia.
Colegio Agora Portals. C/Salud 4. Calvià. Mallorca.
Centro
Cultural
Carmen
Laffon.
C/Real
4.
Burguillos. Sevilla.
11
viviendas,
oficinas
y
locales
comerciales.
C/Jesús Nazareno 3. Huelva.
Clínica Parque. Avenida Méndez Núñez. Santa
Cruz de Tenerife.
14 viviendas. Avenida Doctor Diego Madrazo.
Santander. Cantabria.
Sede de John Deere. Polígono Industrial P5. Parla.
Madrid.
Pabellón
de
Aragón
Expo
Zaragoza
2008.
Zaragoza.
Fachadas Naves. Polígono Industrial El Vadillo.
Crta. de Almería 24. Motril. Granada.
