Página 21 de 44 • DAU 09/051 • Edición C
6.2.
Detalles constructivos
1.
Tratamiento para juntas
2.
Placa Aquapanel
®
Cement Board Outdoor
3.
Aislante
4.
Canal exterior
5.
Montante exterior
6.
Placas PYL STD y PYL STD+AL
7.
Lámina impermeable (opcional)
8.
Hoja exterior de fachada ventilada
Figura 6.2: Sección horizontal del sistema Aquapanel
®
Outdoor
W384.

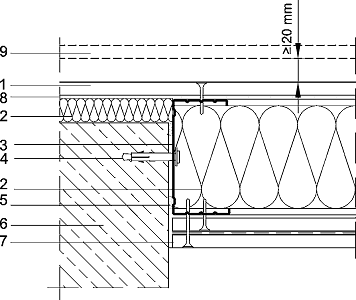

1.
Placa Aquapanel
®
Cement Board Outdoor
2.
Aislante
3.
Montante exterior
4.
Anclaje
5.
Junta de estanqueidad
6.
Pilar de hormigón
7.
Placas PYL STD y PYL STD+AL
8.
Lámina impermeable (opcional)
9.
Hoja exterior de fachada ventilada
Figura 6.3: Encuentro con pilar del sistema Aquapanel
®
Outdoor
W384.
1.
Perfil junta de dilatación
2.
Placa Aquapanel
®
Cement Board Outdoor
3.
Montante exterior
4.
Aislante
5.
Placas PYL STD y PYL STD+AL
6.
Junta de estanqueidad
7.
Lámina impermeable (opcional)
8.
Hoja exterior de fachada ventilada
Figura 6.4: Junta de control superficial del sistema Aquapanel
®
Outdoor W384.
1.
Perfil junta de dilatación
2.
Placa Aquapanel
®
Cement Board Outdoor
3.
Montante exterior
4.
Aislante
5.
Placas PYL STD y PYL STD+AL
6.
Junta de estanqueidad
7.
Lámina impermeable (opcional)
8.
Hoja exterior de fachada ventilada
Figura 6.5:Junta de dilatación del sistema Aquapanel
®
Outdoor
W384.
